CAD2Motion

CAD2Motion es un programa diseñado para permitir a los usuarios traducir rutas de movimiento bidimensionales generadas por CAD a los programas Trio Programming Language.

El programa permite al usuario crear rutas de movimiento en un paquete CAD como AutoCAD y convertirlas en código ejecutable por un Trio Motion Coordinator . Normalmente, la información de la ruta se dibujará en una sola capa del paquete CAD y se exportará como un archivo DXF. El archivo DXF (solo capa con ruta de movimiento) se lee en CAD2Motion para crear un programa que siga la ruta de movimiento.

Beneficios

• Puede leer archivos DXF estándar de la industria y archivos de lenguaje de programación Trio.
• Genera archivos como programas TrioBASIC.

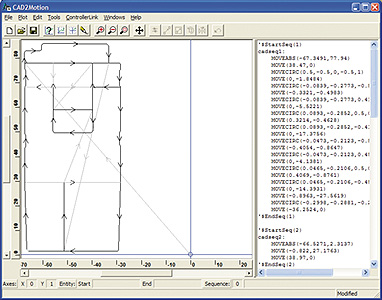

• Visualización gráfica de la trayectoria del movimiento con funciones completas de panorámica y zoom.
• Editor de texto del programa integrado.
• Lista de programas y pantalla gráfica vinculadas para mostrar la correlación entre el código del programa y los movimientos dentro de la ruta de movimiento.
• Herramientas integradas para reflejar, escalar, desplazar, invertir y rotar trayectorias de movimiento.
• Deshacer completamente todas las operaciones de herramientas y editores.
