Digital De 16 Entradas/16 Salidas – P329
El módulo Trio CAN 16-IN/16-OUTDigital proporciona hasta 256 canales de entrada distribuidos y 256 canales de salida distribuidos, lo que da un total de 512 canales de E/S independientes a nivel de 24 V CC.
| Entradas | 16 entradas de 24 V CC con aislamiento de 1500 V |
| Salidas | Fuente de alimentación de 16 x 24 V CC (PNP) con aislamiento de 1500 V |
| Configuración | 2 x 8 canales de entrada y 2 x 8 canales de salida |
| Capacidad de salida | 1A por banco de 8 250mA por canal |
| Indicadores | LED de estado individuales |
| Configuración de dirección | A través de interruptores DIP |
| Fuente de alimentación | 24V / 1.5W |
| Montaje | Montaje en carril DIN |
| Tamaño | 26 mm de ancho x 85 mm de profundidad x 130 mm de alto |
| Peso | 168g |
| PODER | 500 kHz, hasta 256 canales de salida de expansión |
| CEM | EN61000-6-2 (2005) Inmunidad al ruido industrial/EN61000-6-4 (2007) Emisiones de ruido industrial. |
| protocolo CAN | Trío CANI/O o CANopen DS401 |
| RoHS, UL | Obediente |
DMC-3x01x
Controlador de movimiento de un solo eje Ethernet/RS232
La serie de controladores de movimiento DMC-3x01x es el controlador de movimiento de un solo eje de última generación de Galil. Utiliza un procesador RISC de 32 bits para proporcionar mayor velocidad que los modelos más antiguos. El DMC-3x01x está disponible como unidad compacta a nivel de tarjeta o a nivel de caja y se conecta a un amplificador de motor paso a paso o servo de cualquier rango de potencia. O bien, la DMC-3x01x se puede comprar con una unidad sinusoidal interna sin escobillas de 800 vatios o una unidad de micropasos que minimiza el espacio, el costo y el cableado y, al mismo tiempo, ofrece un control de motor todo en uno.
El controlador de movimiento funciona de forma independiente o se puede conectar en red a una PC a través de Ethernet. Los modos de movimiento incluyen posicionamiento punto a punto, seguimiento de posición, jogging, contorno, engranajes electrónicos y ecam. Como todos los controladores Galil, la programación del DMC-3x01x se simplifica con comandos intuitivos de dos letras y un conjunto completo de herramientas de software como GDK para ajuste y análisis de servos.
Características:
- Controlador de movimiento de un solo eje con control de motor paso a paso o servo opcional en un gabinete compacto:
- Opcional, motor sinusoidal integrado de 800 W con/sin escobillas;
- 10 A continuos, 15 A pico a 20-80 VCC
- La opción de entrada de 160 VCC está disponible; consulte con la fábrica para conocer los requisitos de su aplicación.
- Unidad de micropasos integrada opcional;
- 6 A/fase, 20-80 VCC; 256 micropasos por paso completo
- La opción de entrada de 160 VCC está disponible; consulte con la fábrica para conocer los requisitos de su aplicación.
- Unidad paso a paso de baja corriente integrada opcional;
- 1,4 A/fase; Paso completo, medio, 1/4, 1/16; 12-30 VCC
- Opcional, motor sinusoidal integrado de 800 W con/sin escobillas;
- Controlador de movimiento disponible como unidad a nivel de tarjeta o a nivel de caja que se puede conectar a un amplificador paso a paso o servo de cualquier rango de potencia.
- Dos puertos Ethernet 100 Base-T conectables en cadena. Un puerto RS232 de 115 kbaudios
- Ethernet admite múltiples maestros y esclavos. Protocolo maestro TCP/IP, UDP y Modbus TCP para comunicación con dispositivos de E/S
- Realimentación del codificador hasta 15 MHz. Estándar de cuadratura. Opción de codificador SSI y BiSS (SER). Opción de codificador sinusoidal (DMC-31xxx). Entradas de codificador principal y auxiliar.
- Memoria no volátil para programas, variables y arrays.
- Ejecución concurrente de cuatro programas.
- Entradas de límite de avance y retroceso ópticamente aisladas y entrada de referencia
- 8 entradas aisladas no comprometidas y 4 salidas aisladas
- Comparación de salida y pestillo de posición de alta velocidad
- 2 entradas analógicas de 12 bits 0-5 V no comprometidas (entradas de 16 bits ±10 V en DMC-31xxx) y 1 salida analógica no comprometida
- La entrada de energía estándar es +/-12V y 5V. Controlador disponible con convertidor CC-CC opcional con entrada de suministro única de 9-48 VCC (opción para 20-80 VCC).
- Factor de forma compacto
- Tarjeta DMC-30010/DMC-30011: 3,0" x 4,0"
- Caja DMC-30010/DMC-30011: 3,9" x 4,2" x 1,4"
- DMC-30012/ 30014-BOX/30016-BOX/ 30017-BOX: 3,9" x 5,0" x 1,5"
DMC-40×0
Controladores de movimiento multieje Ethernet/RS232, 1-8 ejes.
El Galil DMC-40x0 es un control de movimiento independiente con mayor rendimiento, que acepta entradas de codificador de hasta 22 MHz, velocidades de actualización de servo de 32 kHz y comandos de procesamiento de hasta 40 microsegundos. Cuenta con unidades multieje opcionales en un chasis metálico compacto y puede funcionar de forma independiente o conectarse a una PC a través de Ethernet o RS232.
Incluye E/S ópticamente aislado, interruptores de alto potencial y entradas analógicas para interconexión de sensores. La DMC-40x0 está disponible en ocho configuraciones y presenta funciones avanzadas como compensación PID, memoria de programa y E/S no comprometido.
Características:
- Controlador empaquetado en versiones de 1 a 8 ejes: DMC-40x0 donde x=1,2,3,4,5,6,7,8 ejes
-
(2) puerto Ethernet 10/100 Base-T con Auto MDIX; (2) Puertos RS232 hasta 115 kbaudios
-
Configurable por el usuario para motores paso a paso o servomotores en cualquier combinación de ejes
-
Disponible con servomotores internos, multieje o paso a paso.
-
Acepta frecuencias de codificador de hasta 22 MHz para servos; Salidas de hasta 6 MHz para motores paso a paso.
-
Tiempos de muestreo tan bajos como 31 microsegundos por eje; Procesamiento rápido de comandos.
-
Compensación PID avanzada con avance de velocidad y aceleración, límites de integración, filtro de muesca y filtro de paso bajo
-
Los modos de movimiento incluyen jogging, posicionamiento punto a punto, seguimiento de posición, contorno, interpolación lineal y circular, engranajes electrónicos y ECAM.
-
Escalado de elipse, desaceleración en las esquinas, avance de segmento infinito y anulación de avance
-
Multitarea para la ejecución simultánea de hasta ocho programas de aplicación. Procesamiento de comandos ultrarrápido
-
Memoria ampliada y no volátil para programas de aplicación, variables y matrices.
-
Codificadores duales para cada servoeje
-
Entrada de inicio ópticamente aislada y límites de avance y retroceso para cada eje
-
E/S aisladas y no comprometidas:
-
De 1 a 4 ejes: 8 entradas y 8 salidas
-
De 5 a 8 ejes: 16 entradas y 16 salidas
-
Salidas aisladas de alta potencia para accionar frenos o relés
-
8 entradas analógicas no comprometidas
-
Comparación de salida y pestillo de posición de alta velocidad
-
32 E/S TTL de 3,3 V adicionales (opción de 5 V); Agregue más E/S con el PLC RIO-471xx
-
-
LCD de 2 líneas x 8 canales
-
Acepta entrada única de 20 - 80 VCC
-
Controladores de comunicación para Windows y Linux
-
Opciones personalizadas de hardware y firmware disponibles
DMC-41×3
Controladores de movimiento Ethernet/RS232 Econo, 1-8 ejes
El DMC-41x3 es un controlador de movimiento independiente de la última generación de Galil, que ofrece mejoras en términos como Ethernet 100BASE-T, RS232, USB, analógicas no comprometidas, frecuencias de codificador de 15 MHz, más memoria de programa y frecuencias de muestro rapido. Además, el DMC-41x3 puede instalar motores paso a paso y servomotores utilizados en la serie DMC-40x0 y acepta alimentación de una única fuente de 20-80 VCC. La programación del DMC-41x3 se simplifica con comandos intuitivos de dos letras y herramientas de software como GDK para ajuste y análisis de servos.
Características:
- Puerto Ethernet 10/100Base-T; (1) USB - principal; (1) RS-232 - auxiliar.
- Placas amplificadoras enchufables opcionales para accionar servomotores paso a paso, con escobillas o sin escobillas de hasta 750 vatios. O conéctese a unidades externas de cualquier rango de potencia.
- Configurable por el usuario para motores paso a paso o servomotores en cualquier combinación de ejes. Firmware opcional para motores piezocerámicos. Configurable para conmutación sinusoidal.
- Acepta frecuencias de codificador de hasta 15 MHz para servos y salidas de hasta 3 MHz para motores paso a paso.
- Compensación PID con avance de velocidad y aceleración, límites de integración, filtro de muesca y filtro de paso bajo.
- Los modos de movimiento incluyen jogging, posicionamiento punto a punto, contorno, PVT, interpolación lineal y circular, engranajes electrónicos y ECAM. Escalado de elipse, desaceleración en las esquinas, avance de segmento infinito y anulación de avance.
- Más de 200 comandos similares al inglés, incluidas declaraciones condicionales y activadores de eventos.
- Memoria no volátil para programas, variables y arrays. Multitarea para la ejecución simultánea de hasta ocho programas.
- Entrada de inicio ópticamente aislada y límites de final de recorrido hacia adelante y hacia atrás para cada eje.
- Entradas aisladas y no comprometidas y salidas aisladas.
- Modelos de 1 a 4 ejes: 8 entradas y 8 salidas (4 mA predeterminado; opción de 25 mA o 500 mA).
- Modelos de 5 a 8 ejes: 16 entradas y 16 salidas (4 mA predeterminado; opción de 25 mA o 500 mA).
- Pestillo de posición de alta velocidad para cada eje y comparación de salida.
- 8 entradas analógicas no comprometidas.
- Entradas de codificador duales para cada servoeje.
- Acepta una entrada única de 20-80 VCC.
- Disponible a nivel de tarjeta o con carcasa metálica.
- Controladores de comunicación para Windows, Mac OSX y Linux.
- Opciones personalizadas de hardware y firmware disponibles.

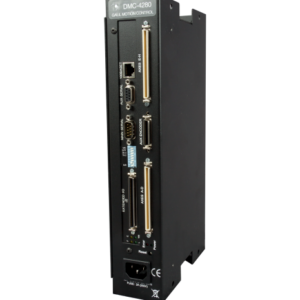

DMC-42×0
Controlador de movimiento multieje Ethernet/RS232, 1-8 ejes, rendimiento DMC-40x0 con conectividad DMC-2xx0
El DMC-42x0 es un controlador de movimiento independiente Galil de alto rendimiento diseñado para aplicaciones que utilizan la serie DMC-2xx0. Acepta entradas de codificador de hasta 22 MHz, ofrece velocidades de actualización de servos de hasta 32 kHz y procesa comandos de hasta 40 microsegundos.
Tiene conectividad Ethernet 10Base-T/100Base-T y admite formatos de 1 a 8 ejes. Su potente procesador RISC ofrece funciones avanzadas como compensación PID, memoria de programa multitarea y sincronización E/S no comprometida. Admite varios modos de movimiento, comandos intuitivos y herramientas de software GDK para ajuste y análisis de servos.
Características:
- Controlador empaquetado en versiones de 1 a 8 ejes: DMC-42x0 donde x=1,2,3,4,5,6,7,8 ejes.
- Puerto Ethernet 10/100 Base-T con Auto MDIX; (2) Puertos RS232 hasta 115 kbaudios.
- Configurable por el usuario para motores paso a paso o servomotores en cualquier combinación de ejes.
- Conéctese a unidades externas utilizando varios módulos de conexión.
- Acepta frecuencias de codificador de hasta 22 MHz para servos; Salidas de hasta 6 MHz para motores paso a paso.
- Tiempos de muestreo tan bajos como 31 microsegundos por eje; Procesamiento rápido de comandos.
- Compensación PID avanzada con avance de velocidad y aceleración, límites de integración, filtro de muesca y filtro de paso bajo.
- Los modos de movimiento incluyen jogging, posicionamiento punto a punto, seguimiento de posición, contorno, interpolación lineal y circular, engranajes electrónicos y ECAM.
- Escalado de elipse, desaceleración en las esquinas, avance de segmento infinito y anulación de avance.
- Multitarea para la ejecución simultánea de hasta ocho programas de aplicación. Procesamiento de comandos ultrarrápido.
- Memoria ampliada y no volátil para programas de aplicación, variables y matrices.
- Codificadores duales para cada servoeje.
- Entrada de inicio ópticamente aislada y límites de avance y retroceso para cada eje.
- E/S aisladas y no comprometidas:
- De 1 a 4 ejes: 8 entradas y 8 salidas.
- De 5 a 8 ejes: 16 entradas y 16 salidas.
- 8 entradas analógicas no comprometidas.
- Comparación de salida y pestillo de posición de alta velocidad.
- 64 E/S TTL de 5 V adicionales; Agregue más E/S con el PLC RIO-47xxx
- Controladores de comunicación para Windows, Linux y OS X para Mac.
- Cables blindados de alta densidad y aislamiento óptico para inmunidad al ruido.
- Caja metálica de 12,1" x 2,2" x 6,3"; acepta 90-250 V CA.
- Opciones personalizadas de hardware y firmware disponibles.
